DESCRIZIONE:

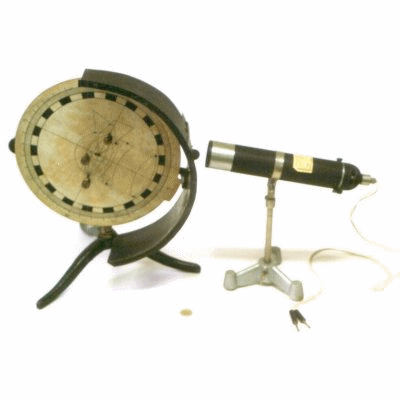

Il dispositivo serve per la conduzione di una qualunque esperienza di ottica geometrica.

Proiettore diottrico: è costituito da una lampada inserita all’interno di un tubo cilindrico metallico (carter) lungo il quale essa può scorrere. All’altro estremo del tubo può scorrere una lente convergente. Lampada e lente vengono fatte scorrere fino a che il filamento della prima cade nel fuoco della seconda generando un fascio di raggi luminosi paralleli. La lampada è ad incandescenza col filamento corto, così da poter fungere da sorgente puntiforme.

Disco di Hartl: detto anche ‘disco ottico’, è costituito da un disco metallico montato su un supporto assiale attorno al quale può ruotare. Il bordo del disco ha una scala dotata di divisioni che individuano settori circolari di apertura, nei dischi più precisi, di un grado oppure cinque o dieci gradi. E’ accompagnato da una serie di accessori di vetro o di plexiglas che possono essere fissati al centro del disco (uno specchio concavo-convesso, un corpo circolare, un corpo semicircolare, un prisma triangolare retto, ecc...). Quando uno o più sottili fascetti di luce attraversano lo schermo, se sul loro cammino vengono posizionati i corpi ottici, risulta evidente e quantitativamente determinabile, il cammino dei raggi luminosi.
